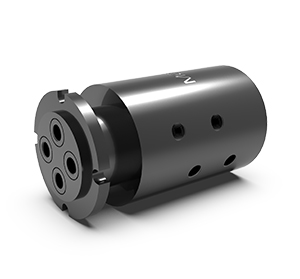

MGP4 4进4出多功能（流体）旋转接头
2018-11-17 16:07 苏州默孚龙
压力范围广，最大可达50MPa。
专业密封技术，适用于适用于真空和双向压力以及独立的流道。
可同时传输不同类型的介质，如传输压缩空气,真空,液压油,水,热水,冷却液,蒸汽等介质。
接口尺寸: M5,G1/8,G1/4,G3/8,G1/2
MGP是最通用多功能旋转接头，规格型号多，适用于90%的应用场合。
| 产品等级选型表 | |||
| 产品等级代号 | 最高转速 | 工作寿命 | 密封件 |
| VC | 100RPM | 600万转 | 国内知名品牌密封件 |
| VD | 300RPM | 2000万转 | 进口密封件 |
| 技术规格参数 | |||
| 机械技术指标 | 旋转接头部分技术指标 | ||
| 参数 | 数值 | 参数 | 数值 |
| 工作寿命 | 参考产品选型等级 | 通道数 | 2,3,4,6,8通道 |
| 额定转速 | 参考产品选型等级 | 最大压力 | 50MPa (可定制高压)，真空 30HG |
| 工作温度 | -30℃~80℃ | 可过介质 | 空气,真空,液压油,水,热水,冷却液,蒸汽等 |
| 工作湿度 | 0~85% RH | 扭矩 | 与接口尺寸相关,详见选型表 |
| 密封件 | 参考产品选型等级 | ||
| 壳体材料 | 铝合金/钢 | ||
| 防护等级 | IP51 | ||
| 产品等级选型表 | |||
| 产品等级代号 | 最高转速 | 工作寿命 | 密封件 |
| VC | 100RPM | 600万转 | 国内知名品牌密封件 |
| VD | 300RPM | 2000万转 | 进口密封件 |
| 技术规格参数 | |||
| 机械技术指标 | 旋转接头部分技术指标 | ||
| 参数 | 数值 | 参数 | 数值 |
| 工作寿命 | 参考产品选型等级 | 通道数 | 2,3,4,6,8通道 |
| 额定转速 | 参考产品选型等级 | 最大压力 | 50MPa (可定制高压)，真空 30HG |
| 工作温度 | -30℃~80℃ | 可过介质 | 空气,真空,液压油,水,热水,冷却液,蒸汽等 |
| 工作湿度 | 0~85% RH | 扭矩 | 与接口尺寸相关,详见选型表 |
| 密封件 | 参考产品选型等级 | ||
| 壳体材料 | 铝合金/钢 | ||
| 防护等级 | IP51 | ||

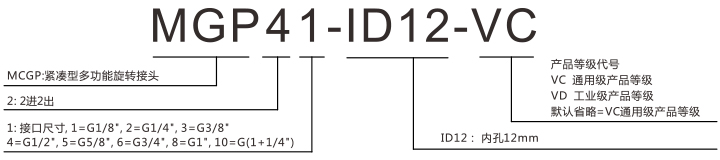

| MGP4 系列流体电滑环选型表 | |||||||||
| 型号 | 通道数 | 接口尺寸 | 内孔尺寸 | 压力范围 | 型号 | 通道数 | 接口尺寸 | 内孔尺寸 | 压力范围 |
| MGP41 | 4进4出 | G1/8" | N/A | 0-50MPa | MGP43-ID19 | 4进4出 | G3/8" | 19mm | 0-50MPa |
| MGP41-ID12 | 4进4出 | G1/8“ | 12mm | 0-50MPa | MGP44 | 4进4出 | G1/2“ | N/A | 0-50MPa |
| MGP42 | 4进4出 | G1/4" | N/A | 0-50MPa | MGP44-ID19 | 4进4出 | G1/2“ | 19mm | 0-50MPa |
| MGP42-ID19 | 4进4出 | G1/4" | 19mm | 0-50MPa | MGP46 | 4进4出 | G3/4" | N/A | 0-50MPa |
| MGP43 | 4进4出 | G3/8" | N/A | 0-50MPa | MGP47 | 4进4出 | G7/8" | N/A | 0-50MPa |
