什么是滑环以及为什么有些电机使用它们？
作者：滑环来源：http://qishunchuye.com 发表时间：2018-11-12 08:20
滑环也称为旋转电气接头，电动旋转接头和集电环 - 是可以在固定部件和旋转部件之间传输电力，电信号或数据的装置。滑环的设计将取决于其应用 - 例如，传输数据需要具有更高带宽的滑环和比传输功率更好的EMI（电磁干扰）缓解 - 但基本组件是旋转环和固定刷。

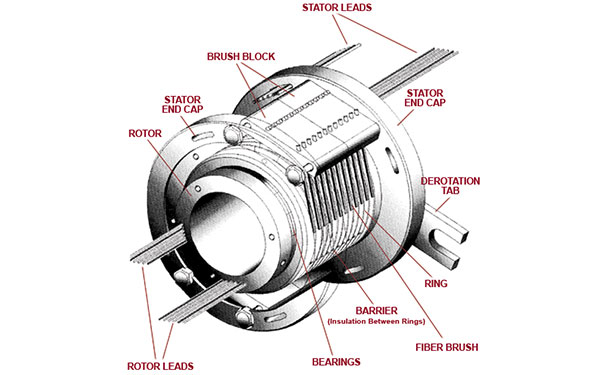

完整的滑环组件包括端盖，轴承和其他结构特征。但滑环的基本组成部分是环和刷子
滑环几乎可用于任何应用，包括旋转底座或平台，从工业设备，如指数表，卷绕机和自动焊接机，到风力涡轮机，医疗成像机（CT，MRI），甚至包括游乐园游乐设施转盘式操作。虽然滑环的传统应用是传输功率，但它们也可以传输来自温度传感器或应变仪等设备的模拟和数字信号，甚至通过以太网或其他总线网络传输数据。
完整的滑环组件包括端盖，轴承和其他结构特征。但滑环的基本组成部分是环和刷子
如果一个部件的旋转涉及固定的转数，则可以使用具有足够的电缆长度和旋转速度的线轴以允许所需的转数，尽管该设置中的电缆管理可能非常复杂。但是，如果一个部件连续旋转，则在许多情况下使用电缆在旋转部件和固定部件之间传输信号是不实际或不可靠的。
交流电机中的滑环

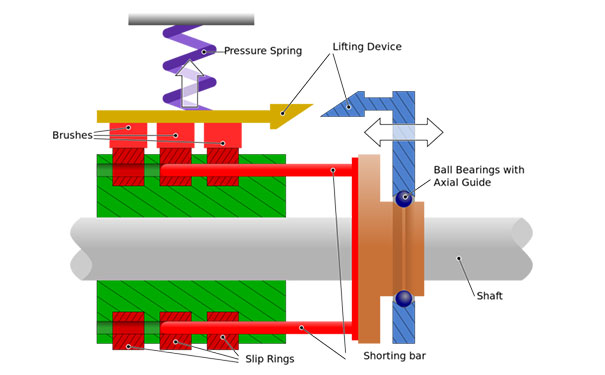

在称为绕线转子电动机的AC感应电动机的一种形式中，滑环不用于传递动力，而是用于将电阻插入转子绕组中。绕线转子电动机使用三个滑环 - 通常由铜或铜合金制成 - 安装在电动机轴上（但绝缘）。每个滑环连接到三相转子绕组中的一个。由石墨制成的滑环刷连接到电阻装置，例如变阻器。当滑环与转子一起转动时，电刷保持与环的恒定接触并将电阻传递给转子绕组。
增加转子绕组的电阻会使转子电流与定子电流更加同相。（回想一下，绕线转子电动机是一种异步电动机，其中转子和定子电场以不同的速度旋转）结果是在相对低的电流下产生更高的转矩。然而，滑环仅在启动时使用，因为它们在完全运行速度下效率较低且扭矩下降。当电动机达到其运行速度时，滑环短路并且电刷失去接触，因此电动机就像标准的AC感应（又称“鼠笼”）电动机一样
滑环几乎可用于任何应用，包括旋转底座或平台，从工业设备，如指数表，卷绕机和自动焊接机，到风力涡轮机，医疗成像机（CT，MRI），甚至包括游乐园游乐设施转盘式操作。虽然滑环的传统应用是传输功率，但它们也可以传输来自温度传感器或应变仪等设备的模拟和数字信号，甚至通过以太网或其他总线网络传输数据。
