滑环，又称为集电环、集流环等，是实现两个相对转动机构的图像、数据信号及动力传递的精密输电装置。应用在无限制的连续旋转，同时又需要从固定位置到旋转位置传送功率和数据的场所。

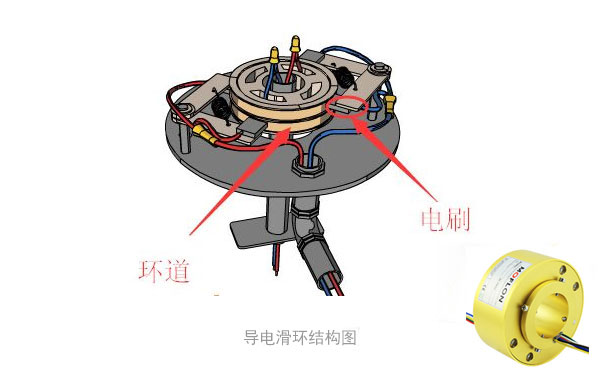

滑环，由弹性材料-电刷、滑动触点表面材料-导电环、绝缘材料、粘结材料、组合支架、精密轴承、防尘罩及其他辅助件等组成。电刷采用贵金属合金材料，呈“Ⅱ”型与导电环环槽对称双接触，借助电刷的弹性压力与导电环环槽滑动接触来传递信号机电流。

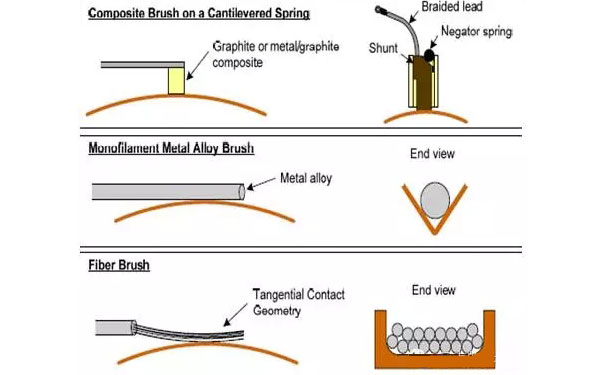

现在国际上的滑环技术分为三种：

1、复合电刷块技术，一般采用碳刷、铜刷、银/石墨/二硫化钼的刷块等形式；

2、采用贵金属合金单丝；

3、纤维刷技术。

滑环技术的特点主要有哪些呢？

复合电刷

1、其设计即优先磨损电刷以避免滑环磨损，且需要足够长的电刷才能最大限度地延长电刷更换周期；

2、运行中产生的磨屑具有导电性和研磨性，呈粉末状，需要清理；

3、对湿度非常敏感，如果相对湿度低于15%或者高于80%，会造成磨损不均；

4、用于信号级电路时，会占据空间。

单丝金属电刷

1、相对于复合电刷，磨屑较少，用于信号电路时容量更高；

2、较小的尺寸导致其载流能力有限；

3、对润滑要求高，大部分黄金与黄金间的触点都需要润滑，始终保持充分的润滑，无法实现。

纤维刷

1、磨损极少，其设计是将多条金属纤维丝捆扎成致密的多纤维“刷子”，且由于运用与单丝电刷设计相当的贵金属材料，在电刷运行的滑环也外镀贵金属，有效防止了触点上氧化物和覆盖层，也保证了极小的接触力，降低了磨损速度。

2、多条金属纤维能够提供优良的导电性和很高的电流密度，可用于动力和信号两种电路。
